DC电源插座焊接脱焊掉件的诱因与工艺优化技巧

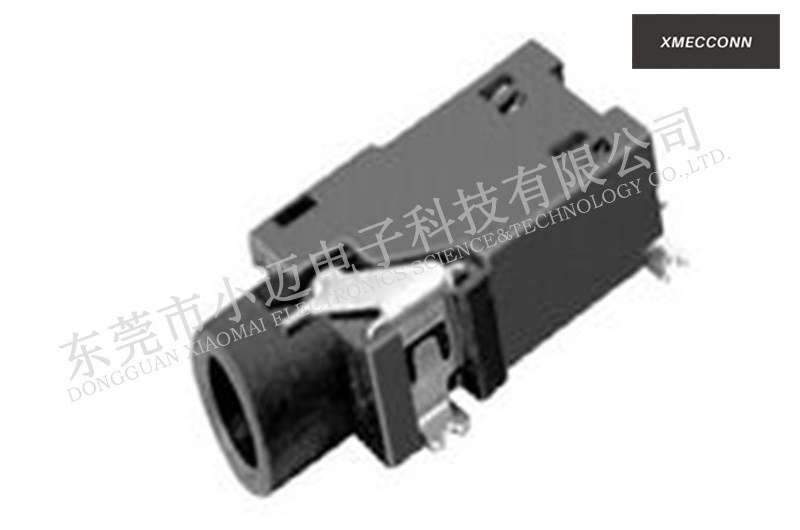

DC电源插座是小家电、工控设备、车载终端的主流供电接口，焊接脱焊、掉件是生产与使用中的高频故障，轻则导致设备供电中断、接触不良，重则引发短路烧板、起火风险。脱焊掉件并非单一因素导致，而是器件选型、PCB设计、焊接工艺、使用环境多维度问题的集中体现，全流程针对性优化可将焊接不良率降低90%以上。
1.焊接脱焊掉件的核心诱因
（1）器件本身设计与材质缺陷
这是脱焊的底层诱因，劣质器件从源头就埋下了焊接隐患。
引脚可焊性差：引脚采用铁质基材、薄镀锡甚至无镀层，存放中容易氧化发黑，焊接时吃锡困难，形成虚焊假焊，看似焊上实际结合力弱，轻微受力就脱落；
引脚结构不合理：贴片式引脚共面性差，翘脚、高低不平，焊接时部分引脚无法接触焊盘，形成空焊；插件式引脚过短、无卡位/弯脚结构，吃锡深度不足，机械咬合力弱，受拉力直接拔出；
基座耐温不足：采用普通塑料基座，耐温低于240℃，过回流焊/波峰焊时受热变形，引脚移位翘起，焊锡开裂脱落；
引脚表面污染：生产过程中引脚沾有脱模剂、油污，焊接时阻碍焊锡浸润，形成虚焊。
（2）PCB设计不合理
设计端缺陷是批量脱焊的核心原因，仅靠焊接工艺无法弥补。
焊盘尺寸不匹配：焊盘设计过小，吃锡接触面积不足，焊接后拉力强度不够；焊盘过大，引脚居中偏移，单侧吃锡不足，受力易开裂；
焊盘无加固结构：频繁插拔、高震动场景的插座，焊盘未设计泪滴、金属化过孔加固，铜箔与基板结合力弱，受外力后连同铜皮一起从PCB上脱落；
铜箔厚度不足：大电流场景用0.5oz薄铜箔，长期发热导致焊锡温度升高，焊锡蠕变、强度下降，开裂脱焊；
布局应力集中：插座设计在PCB边缘，插拔时弯折应力全部作用在焊盘上；周围无结构支撑，磕碰时冲击力直接传导到焊接点，长期反复应力导致焊锡疲劳开裂；
阻焊层偏移：焊盘上覆盖阻焊油墨，实际可焊面积缩小，吃锡量不足，形成虚焊。
（3）焊接工艺管控不到位
生产过程中的工艺偏差是直接诱因。
焊料品质差：采用劣质锡膏/焊锡丝，含锡量不足、杂质多、助焊剂活性差，焊锡浸润性差，焊接后结合力弱、脆性大，轻微震动就开裂；
温度曲线异常：
回流焊预热不足、峰值温度不够、回流时间过短，锡膏未完全融化，形成“冷焊”，焊锡呈颗粒状，结合力差；
温度过高、时间过长，导致引脚过度氧化、焊锡中助焊剂挥发殆尽，焊锡发脆，同时基座受热变形引脚翘起；
手工焊接不规范：烙铁温度过高/过低、焊接时间太短，焊锡未充分浸润引脚与焊盘，形成虚焊；焊锡量太少，未完全包裹引脚，结合面积不足；
引脚氧化未处理：器件存放超时、受潮氧化，焊接前未做除氧化处理，上锡不良，形成假焊。
（4）使用环境应力加速失效
机械应力：频繁插拔的侧向拉力、设备跌落磕碰的冲击力，长期作用在焊接点上，导致焊锡产生疲劳裂纹，逐渐扩展直至完全脱落；
环境震动：车载、工控、户外设备长期处于震动环境，焊锡持续受交变应力，晶界出现裂纹，断裂脱焊；
热应力：大电流过载导致焊盘发热，或设备冷热交替工作，引脚与PCB铜箔热膨胀系数不同，反复胀缩产生应力，长期循环导致焊锡开裂；
腐蚀环境：潮湿、盐雾环境下，焊锡、引脚氧化腐蚀，焊接点强度逐渐下降，脱落。
2.全维度工艺优化方案
（1）器件选型优化：从源头降低脱焊风险
引脚材质与镀层：优先选磷青铜/黄铜镀锡引脚，镀层厚度≥3μm，可焊性好、抗氧化能力强；避免选铁质引脚产品；
结构选型：
贴片式优先选带**定位柱（固定脚）**的型号，定位柱嵌入PCB孔，可分散插拔应力，大幅提升抗拉力；
插件式选带鱼眼引脚、弯脚卡位的型号，焊接后机械咬合力是直引脚的2~3倍，抗拔出能力显著提升；
基座耐温：选LCP或玻纤增强PA66基座，耐温≥260℃，适配无铅回流焊工艺，焊接不变形、引脚不位移；
大电流场景：选加宽引脚、增加接触面积的型号，降低接触电阻，减少发热，避免热应力导致的焊锡失效。
（2）PCB设计加固：提升焊接结合强度
匹配焊盘尺寸：
贴片式：焊盘长度比引脚长0.3~0.5mm，宽度宽0.2~0.3mm，保证引脚四周有均匀的焊锡爬升高度；
插件式：焊盘直径比引脚大0.2~0.4mm，孔径比引脚大0.15~0.25mm，保证吃锡饱满，形成完整的焊锡圆角；
焊盘结构加固：
所有插座焊盘增加泪滴设计，平滑连接焊盘与走线，分散应力，防止扯断铜箔；
大电流、高插拔场景，在焊盘上增加1~2个金属化过孔，既可以增加焊锡量、提升附着力，又能辅助散热，降低热应力；
PCB铜箔厚度≥1oz，大电流场景用2oz以上，提升载流与散热能力；
布局与应力优化：
插座尽量向PCB内侧布局，避免边缘放置，减少磕碰、弯折应力；若放边缘，增加结构件支撑，让插拔力由壳体承受，而非焊盘；
插座周围预留点胶空间，方便后续结构加固；
阻焊管控：焊盘区域100%露铜，禁止阻焊油覆盖，保证有效焊接面积。
（3）焊接工艺管控：保证焊接浸润质量
焊料选型：采用正规品牌无铅SAC305锡膏，助焊剂活性适中（ROL0级）；手工焊选用带松香芯的焊锡丝，避免劣质焊料导致的虚焊；
温度曲线校准：
回流焊：严格按照锡膏参数设置曲线，预热区150~180℃保持60~90s，峰值温度245±5℃，液相以上时间30~45s，避免冷焊或过烧；
波峰焊：预热温度120~150℃，锡炉温度255±5℃，焊接时间2~3s，保证透锡良好；
手工焊：无铅焊接烙铁温度控制在320~360℃，焊接时间2~3s，确保焊锡充分浸润，避免长时间加热导致引脚氧化、基座变形；
前处理与钢网优化：
氧化引脚提前用助焊剂浸泡处理，去除氧化层后再焊接；PCB焊盘氧化需做表面清洁处理；
SMT钢网厚度0.12~0.15mm，焊盘开口1:1匹配，大引脚可适当扩大开口，保证锡量充足；
首件验证：换型后首件做切片分析，确认焊锡浸润性、爬升高度符合标准，避免批量不良。
（4）后处理加固：应对高震动、高插拔场景
针对车载、户外、工控等高可靠性要求场景，焊接后增加加固工序，可将抗脱焊能力提升5~10倍。
点胶加固：在插座基座四周与PCB接触的位置，点涂UV胶或环氧结构胶，固化后将插座与PCB粘结为一体，分散插拔、震动应力，避免焊盘直接受力；注意胶点不可覆盖引脚、接触弹片区域；
结构压合：用金属压片、塑料卡扣将插座固定在壳体或PCB上，插拔冲击力由结构件承担，完全不作用在焊接点上；
插件弯脚加固：插件式插座焊接剪脚后，将引脚向外侧弯折45°，再补焊加固，大幅提升抗拔出拉力，避免直接扯出。
3.日常质量验证与管控
拉力测试：首件与批量抽检时，用拉力计测试插座焊接强度，插件式垂直拉力≥50N，贴片式≥20N为合格；
可靠性验证：新产品导入时做温循测试（-40℃~85℃，100循环）、震动测试、插拔寿命测试，验证焊接点无开裂、脱落；
存储管控：DC插座真空包装存储，开封后72小时内用完，避免引脚氧化；受潮器件按规范烘烤后再焊接。
