DC电源插座引脚定义是什么？各引脚功能说明

在各类电子设备的供电配件里，DC电源插座是非常常见的元器件，小到蓝牙耳机充电仓，大到路由器、显示器，都能看到它的身影。

很多电子爱好者或者维修人员，在焊接、更换DC插座的时候，容易搞混的就是各个引脚的定义，一旦接反正负，很容易烧坏设备主板。

今天就给大家详细讲一讲DC电源插座的引脚定义，以及不同引脚的具体功能，帮大家避开接线和维修的坑。

市面上的DC电源插座型号很多，封装形式也有直插、贴片、沉板等多种，但从引脚数量和功能来看，主要可以分为三大类：基础两引脚型、三引脚带固定型、带开关检测的多引脚型。

不同型号的插座引脚数量不一样，但核心的供电引脚定义是通用的，大家只要抓住核心规律，就能快速区分不同引脚的功能。

首先是所有DC插座都具备的核心供电引脚，也是关键的两个引脚。

一是电源正极引脚，对应的是插座，也就是DC插头插入后，和插头内孔接触的引脚，它负责传输电源的正极电压。

二是电源负极引脚，对应的是插座的外壳金属部分，插头插入后和插头的外壁接触，负责连接电源负极，也就是电路里的地线。

这里要特别提醒大家，绝大多数DC插座都是“内正外负”的定义，只有少数特殊规格是反的，接线前一定要确认规格书，避免接反烧坏设备。

接下来是常见的三引脚DC插座，第三个引脚分两种不同的功能。

市面上普及的就是三引脚直插DC插座，很多人好奇第三个引脚的作用，其实它大多是固定引脚，也有部分型号是检测引脚。

普通的三引脚直插DC插座，其中两个是正负极供电引脚，第三个是单独的固定引脚，本身没有电气功能，主要作用是把插座更牢固地固定在PCB板上，避免插拔的时候插座松动脱焊。

还有一部分带检测功能的三引脚插座，第三个引脚是开关检测脚，平时没插插头的时候，它和负极引脚是导通的，插入插头后会断开连接，设备可以通过这个信号判断电源是否接入。

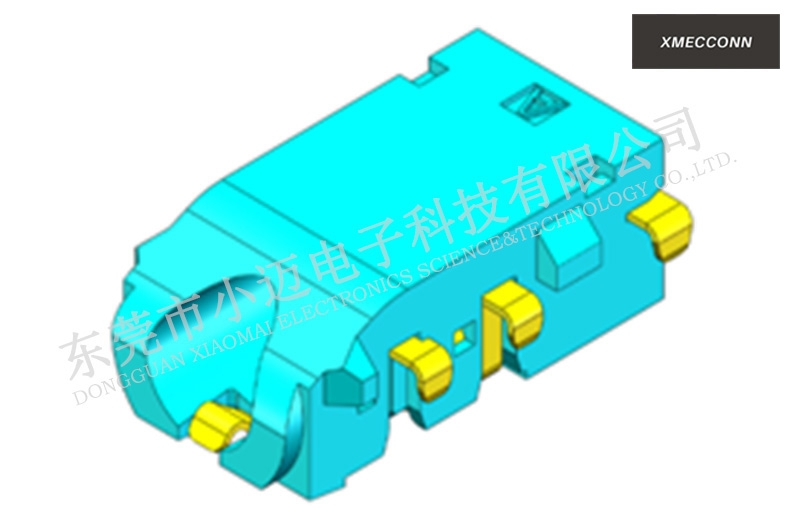

然后是多引脚贴片DC插座，这类插座的引脚大多以固定和增强导电为主。

还有一些贴片封装的DC电源插座，会有4个甚至5个引脚，这类插座大多用在小型便携设备上，引脚更多是为了提升固定的牢固度。

这类多引脚插座里，通常只有1个是正极引脚，剩下的多个引脚都是负极引脚和固定引脚，多个负极引脚并联，既能提升导电能力，也能增强插座的焊接稳定性。

还有部分带屏蔽功能的贴片DC插座，会有单独的屏蔽引脚，用来连接设备的屏蔽地，减少电源信号的电磁干扰。

很多新手拿到陌生的DC插座，不知道怎么快速区分引脚，其实有两个很简单的判断方法。

首先可以看外观，连接的引脚肯定是正极，和插座金属外壳相连的引脚就是负极，剩下的引脚基本都是固定脚或者检测脚。

如果外观不好判断，也可以用万用表的通断档来测，探针接触和其中一个引脚，导通的就是正极引脚；接触外壳和引脚导通的就是负极引脚。

根据电子维修行业的统计数据，DC电源插座的更换维修故障里，有接近40%都是因为引脚接反、焊接不当导致的二次损坏。

比如不少电子爱好者在维修旧款路由器的时候，遇到电源接口接触不良的问题，一开始分不清引脚，随便焊接导致正负极接反，直接烧坏了主板的电源芯片，只要提前确认好引脚定义，这类问题完全可以避免。

总的来说，DC电源插座的引脚定义并不复杂，核心就是正负极两个供电引脚，剩下的大多是固定脚或者检测脚。

不同封装、不同型号的插座，引脚数量和布局会有差异，但“内正外负”的核心规则基本通用，大家在焊接、更换之前，对照产品规格书确认一遍。

尤其是带检测功能的特殊型号，一定要确认检测脚的导通逻辑，避免因为接线错误导致设备功能异常，甚至烧坏内部电路。
